普通折弯机(带液压补偿)
服务热线:0513-88212468

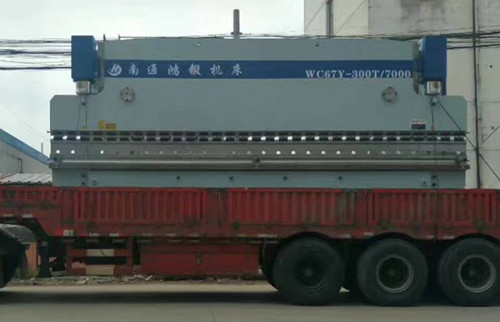

(WC67Y-300T/7000)

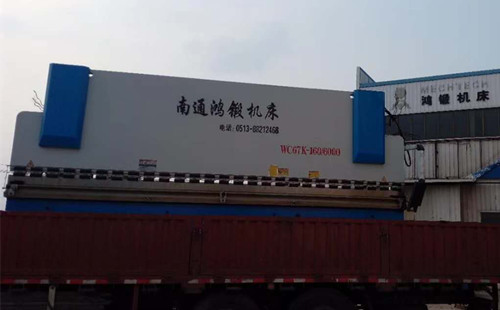

(WC67-160T/6000)

本折弯机主要由机身、滑块、同步机构、后挡料架、前托料架、模具、液压系统、电气系统八个部分组成:

1、折弯机机架:

为钢板焊接结构,整体床身,具有良好的刚性,经过先进的热处理工艺,消除内应力,保证了机床精度的长期稳定性,最大限度的增加了机床及模具寿命。

2、折弯机同步机构:

折弯机滑块在运行中的同步,采用扭轴强迫同步机构。滑块后侧两端有连杆与扭轴相连,扭轴则强制滑块两端同步运行。

滑块上下运行采用两付导轨导向,稳定性高。

3折弯机后挡料架:

调节挡料杆的前后位置可实现工件后定位。挡料杆位置由电动机通过一套传动系统进行初调。配数控支持后档料行程和油缸行程的单次编程。

挡料架上装有垂直丝杆,转动压花螺母,挡料杆将上下移动,使挡料杆的定位面与下模顶面平齐。

4折弯机前托料架:

置于折弯机工作台面上,上下可自由调节。

5、折弯机模具:

折弯机上模上部装有多件楔块,调节楔块间的纵向位置,可使上模在垂直方向有稍小的位移。通过调整各组楔块的相对位置使上模口在机器全长上获得一个可以控制的特定曲线,以补偿机器加载时在工作台和滑块上产生的挠度,这将有效的提高工件的折弯精度。

6折弯机液压系统:

此折弯机液压系统采用启东新博液压集成阀块,安全可靠,性能稳定。

折弯机系统能实现四种运行速度:滑块快速下降、慢速下降接近工件、最低速折弯工件、滑块快速返回原位置。

7、折弯机电气系统:

折弯机采用三相四线制供电电源,动力电压380V,控制电压为交直流分离并用。电气电控柜即作为控制柜也作为动力柜,控制监控系统电源。

移动操作站设计轻巧,移动方便灵活,通过其脚踏开关实现剪切控制。

折弯机电气箱上装有点动、单动、连续等操作按钮,可移动的脚踏开关,可以使操作更加方便。

8、折弯机安全保护系统:

折弯机保证设备的使用、维护安全方便,该设备严格采取了以下安全防护措施:

(1)为了保证在意外情况下能迅速切断电源,按照标准要求分别在按钮站

上设置了急停按钮;

(2)当工作压力过高时,液压系统可自动卸荷,以保证设备不受损坏;

(3)按照标准要求,滑块、电器柜等部位设有各种警示标牌、铭牌及文字提示。
